一、電纜排列方式

單芯電纜三相排列可分水平排列、垂直排列、等邊三角形排列。水平和垂直排列均存在三相互感不等、阻抗不對稱的問題故線路較長時需換位。等邊三角形排列三相對稱。目前直埋、排管、電纜溝等長距離敷設方式下，一般采用水平或垂直排列。等邊三角形排列因施工固定難等其他因素，較少采用。

二、電纜附件固定要求

1)、在終端、接頭或轉彎處緊鄰部位的電纜上，應有不少于一處的剛性固定。

2)、在垂直或斜坡的高位側，宜有不少于2處的剛性固定。

3)、電纜蛇形敷設的每一個節距部位，宜予撓性固定。蛇形轉換成直線敷設的過渡部位，宜予剛性固定。

4）、高壓電纜固定夾具。

三、電纜中間接頭

電纜中間接頭分為絕緣中間接頭和直通中間接頭，一般采用整體預制，玻璃鋼防水水外殼。電纜接頭的地方設置專用的電纜接頭工井。接頭工井一般規格是10米或20米長，便于電纜的伸縮安裝和蛇形敷設。電纜接頭放置在沙袋上固定，施工完畢后充沙填埋。

四、電纜附件的終端選擇與連接

電纜終端一般分為GIS終端、瓷套式終端、干式硅橡膠終端等。在GIS變電站內用GIS電纜終端出線，在敞開式變電站進線構架處用瓷套式終端，在電纜與架空線路相連接時電纜上鐵塔，采用干式硅橡膠終端。當幾回電纜線路需要T接時，因目前國內還沒有成熟的電纜T接頭使用，可建一個T接房，用導線將瓷套式終端或干式硅橡膠終端進行T接。用干式硅橡膠終端進行T接時，應采用硬連接方式，防止導線電動力使硅橡膠終端彎曲，造成安全事故和損壞電纜終端。電纜上鐵塔時采用硅橡膠終端，應對電纜及終端采用合理的方式固定，一般采用絕緣子串將電纜終端拉直固定在鐵塔橫擔的中間。電纜上塔的方式優點是節省占地面積，運行維護方便。

五、電纜附件避雷器的選型及安裝

根據《交流電氣裝置的過電壓保護和絕緣配合設計規范》（GB/T 50064-2014）及工程實際情況，在高壓單芯電纜與鐵塔相連處一般均裝設避雷器。輸電線路用避雷器選擇的一般程序;輸電線路用避雷器的型號含義；交流輸電線路避雷器參數選擇和安裝。

六、電纜接地箱的分類、選型

電纜接地箱的分類主要取決于功用型式、電壓等級、相數及接地電纜的橫截面積等。

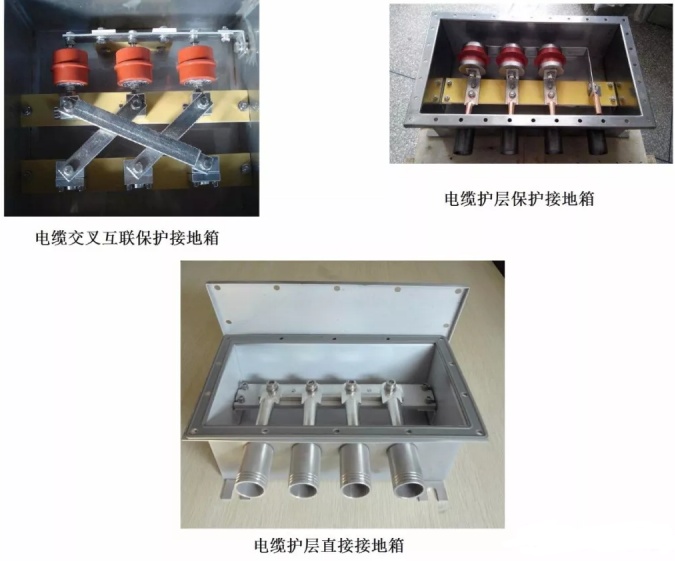

1）、按電纜接地箱的功能分為：電纜護層直接接地箱、電纜護層保護接地箱、電纜交叉互聯保護接地箱。電纜護層直接接地箱，內部含有連接銅排、銅端子等，用于電纜護層的直接接地，內部無需安裝電纜護層保護器。電纜護層保護接地箱和電纜護層交叉互聯保護接地箱內含有電纜護層保護器、連接銅排、銅端子等，用于電纜護層的保護接地，交叉互聯接地箱是用于長距離電纜分幾段后，絕緣接頭部位的各相金屬護層交叉換位。

2）、按電壓等級分：10kV、27.5kV、35kV、48kV、66kV、110kV及220kV等。其中最為常用的是35kV、110kV及220kV。10kV一般是在單芯大平方場合，27.5kV和48kV是在鐵路的電氣系統，66kV是東北城市電網的場合。

3）、按進出電纜的相數分：為單相和三相，在箱體上反映的是兩孔和四孔，根據現場特殊性也有其他情況出現，也就是接地電纜的根數有多于4根數的情況。

4）、按進出接地電纜的截面分：一般是25、35、50、70、95、120、150、185、240、300毫米平方，原則上系統的運行主電纜電壓等級越高，截面積越大，接地電纜的截面也越大。接地箱進出接地電纜的孔大多數分兩種，小孔包含150平方以下的截面，大孔包含150至300平方的截面。絕緣接頭一般與交叉互聯箱伴隨，交叉互聯箱進出的是同軸電纜，外徑很大，選擇大孔無疑。

5）、按特殊場合應用分：澆注式接地箱、帶放電計數器接地箱、帶刀閘的接地箱等等。

①、澆注式接地箱：箱里澆注樹脂全絕緣全密封免維護，用于浸水場合，易于安裝，只是重量比常規要大。

②、帶放電計數器的接地箱：可實現記錄接地系統的放電次數，依據次數來確定系統的運行狀態。

③、帶刀閘開關的接地箱：便于切斷回路可安全地進行接地系統的電氣檢修。

④、帶浪涌保護器的接地箱：多用于35kV電壓等級以下的電氣系統，目的是緩釋接地電流對弱電系統的沖擊，讓接地電流緩緩流下，但不常用。

⑤、帶泄漏開關的接地箱：多用于15kV電壓等級以下的電氣系統，目的是對微弱接地電流有一個讓流通道，讓常規的接地電流流經護層保護器，但不常用。

⑥、帶電流監測的接地箱：通過在接地箱中設置各種互感器或傳感器來監測接地電流的運行狀態，數據的實時有效抓取是設備的關鍵。

⑦、智能型電纜接地箱：通過在接地箱中設置各種互感器或傳感器來監測接地電流的運行狀態，數據的實時有效抓取并進行網絡發送給監控中心是設備的關鍵。

七、護層保護器選擇及應用

當電纜導線中有雷擊和操作過電壓沖擊波傳播時，電纜金屬護套會感應產生沖擊過電壓。一端接地的電纜線路可在非接地端裝設保護器，交叉互聯的電纜線路可在絕緣接頭處裝設保護器以限制護套上和絕緣接頭絕緣片兩側沖擊過電壓的升高。護層保護器一般安裝在電纜線路交叉互聯箱體內和接地保護箱內

（1）、電纜附件護層保護器的作用

1）限制電纜線路金屬護層中的工頻感應電壓

——在電纜線路正常工作狀態時，高壓電纜護層保護器呈現高電阻狀態，截斷電纜金屬護層中的工頻感應電流回路。

2）迅速減小電纜線路金屬護層中的工頻和沖擊過電壓

 ——當電纜線路出現接地故障、雷電過電壓或內部過電壓導致金屬護層中出現很高過電壓時，護層保護器呈現出低電阻導通狀態，使得故障電流經保護器迅速泄入大地

（2）、護層保護器的選擇

1）、可能最大沖擊電流作用下的殘壓,不得大于電纜護層沖擊耐壓電壓被1. 4所除數值(計入絕緣配合系數)。

2）、可能最大工頻過電壓在5s作用下,應能耐受,不擊穿或損壞。

3）、可能最大沖擊電流累積作用20次后,保護器不得損壞。

（3）、護層保護器的性能

常用殘工比K來表示護層保護器的保護性能；保護器的殘工比K愈小,則保護性能愈好。
