20世紀90時代以來，跟著社會工業化水平和國度經濟實力的行進，我國提出了城市化樹立的發展戰略。由于原有的電力線路阻遏了城區發展，影響了城市化樹立。鄭州市近年來加大了對城市旅程接連拓展改造的作業力度，這就央求對原旅程的電力設備接連改遷或電纜人地。從2001年到2004年，鄭州共出資26952萬元對舊城區接連架空線人地改造，鄭東新區共出資18000萬元接連電纜管網敷設。這些數據標明往后的電纜網絡會越來越多，開關所的土地運用問題與城市環境規劃之間的仇視日益突出。特別是改造舊城區時，狹小的街巷無法供給滿意的土地用于樹立開關所，而占空中積小且易于搬遷的10kV戶外環網柜、電纜分支箱能在配電節點中起著分支、分段、聯絡的功用，得到了廣泛的運用。

1環網柜及電纜分支箱特性

(1)10kV戶外環網柜指SF:絕緣、SF滅弧的多回路環網供電單元，簡稱環網柜。每個環網柜由3~6路開關共箱組成，接線辦法活絡多樣，能夠滿意不同配電網絡的需求。開關選用三相聯動的SF6負荷開關或斷路器，其額定電流為630A，短時耐受電流可達20kA(3s)。由于這種特其他擺放結構，環網柜具有如下特性:負荷開關選用壓氣式結構，滅弧時間短，壽命長;接地開關有觀察窗，具有明顯地可視斷開點;戶外型、全絕緣、全密封結構，能習氣任何惡劣環境;體積小結構緊湊，占地小，設備簡略，免維護;無論是負荷開關、斷路器、接地開關，均為三相聯動結構，有效地避免了設備的缺相作業，操作便當、安全、可靠;具有電動和手動操作組織，配FTU后即可完成配電自動化。

(2)10kV戶外電纜分支箱適用于戶外電纜多分支聯接，柜體選用不銹鋼鋼板，安靖經用;帶電體為全密封絕緣結構，無需絕緣間隔，可靠保證人身安全;主回路電流等級630A，支路電流等級200A.電纜分支箱以其全絕緣、全密封、耐腐蝕、免維護、安全可靠、體積小、結構緊湊、設備簡略、便當、活絡等特性。由于環網柜、電纜分支箱體積小、技術目標先進，能夠起到傳統開關所的效果，然后減少占地和縮短出線電纜長度，降低整體造價和維護費用，因而廣泛運用于舊城區線路改造、新建開發園區、居民小區等。

2環網柜、電纜分支箱構成的電纜環網結構

2.1配電網絡的結構

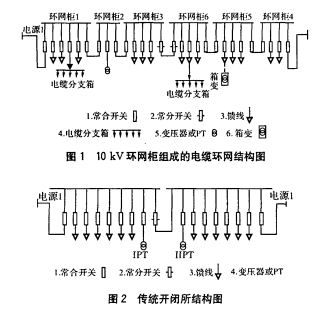

10kV環網柜組成的電纜環網結構如圖1，傳統開關所結構如圖2。架空線路桿上架起的配電變壓器容量小(315kVA及以下)臺數多，人地改為電纜網后，受空間綁縛，不可能悉數選用同容量的箱變，多選用:

(1)自身帶變壓器的環網柜(圖1中環網柜2)

(2)環網柜出線至終端箱變(圖1中環網柜5)

變壓器容量普通為400~630kVA

2.2環網柜、電纜分支箱構成的電纜環網結構與傳統開關所的比較剖析

(1)由圖1、圖2能夠看出，兩路電源正常辦法各供給3個環網柜，其出線路數可抵達6~24回，相當于2個傳統的開關所(一個傳統開關所出線在12回左右)。兩路電源構成一個“手拉手”環網無缺滿意開關所的轉供負荷的功用，而且出線變?yōu)樾傅》植迹撩總€分支或用戶的電纜長度大大縮短。

(2)環網柜構成的電纜辦法活絡，能夠依據用戶發展需求隨時接入環網柜，而且能夠活絡地接入電源，滿意特別地域的多電源雜亂配網需求。而傳統開關所受樹立規劃綁縛，不易擴建。

(3)如圖1和圖2所示，環網柜每個區段控制1~4路出線，停電幾率小;開關站每個區段控制7路，停電幾率大;一起因環網柜懈怠分布，缺陷時停電面積小然后查找缺陷快、檢修的時間短，故停電時戶數較少，然后大大行進了供電可靠性。

(4)一個傳統開關所占空中積約為84m2，在舊城區改造時，不可能供給這么大的中心;而每臺環網柜僅占約3m2、電纜分支箱僅占約1m2的面積，且環網柜、分支箱因設備懈怠，更便于分布施行。

(5)樹立一座兩電源雙母分段作業的傳統開關所約需資金120萬元;而1臺環網柜約為20萬元，1臺電纜分支箱僅為3萬元，故選用環網柜、電纜分支箱能夠大大減少工程造價。

(6)市區線路的改造還要充分思索城市景象的要素，如柜型、色彩的挑選等。環網柜、分支箱由于外觀多式多樣，十分美麗，較易和四周環境融合在一起。歸納以上六點，在電網人地改造中選用環網柜、電纜分支箱是志趣的挑選。

2.3設備選型

(1)設備選型應思索經濟性和可靠性的調和，例如:1999年鄭州在剛接連架空線人地改造時，由于國產環網柜技術不老練，悉數選用進口設備，每公里人地總造價高達600萬元左右。由于現在國產環網柜技術從前老練，建議選用國產環網柜，其他關于相對比較會合、容量小的10kV專用戶，能夠選用電纜分支箱對其供電，這樣每公里人地總造價約為350萬元，能夠大大儉省出資。

(2)依據用地情況及用戶數環網柜回路數取3~6路較適宜。

(3)思索與配電自動化協作，選用負荷開關而不用斷路器;帶電動操作組織或PT的環網柜應裝備配電自動化監控單元或預留接口。

3運用中的留神事項

(1)環網柜作為電纜線路的節點，接線活絡，操作便當。而電纜分支箱不能直接對每路接連操作，僅作為電纜分指運用，因而分支箱不能用于主干網。

(2)預留回路便于往后發展用戶。預留辦法可在環網柜、電纜分支箱預留出線路數。也可由主干電纜II接入新的環網柜。預留回路必需用絕緣封帽密封前方可作業。

(3)在未完成配電自動化的區段，應在電纜側加裝短路缺陷指示器，以行進短路缺陷段查找的速度。

(4)帶有防爆孔的環網柜不應設備在街道上，避免事端時傷及行人。

(5)操作環網柜時要仔細檢查各種指示信號，對有壓力的開關，發現壓力缺乏阻撓操作。

4總結

在城網架空線人地改造或新建電纜網工程中，在作業可靠的前提下，從經濟性思索，建議選用國產設備。10kV戶外環網柜，如HXGN6型SF。環網柜，HXGW--12/630系列SF。環網柜;箱變能夠選用預裝式箱變，例如:YBMW--12/0.4系列箱變;電纜分支箱建議選用以硅橡膠為主材電纜接頭防洪型，例如:DFW-12系列，有特別開斷央求的能夠選用帶SF。負荷開關分?jǐn)嗟碾娎|分支箱。
